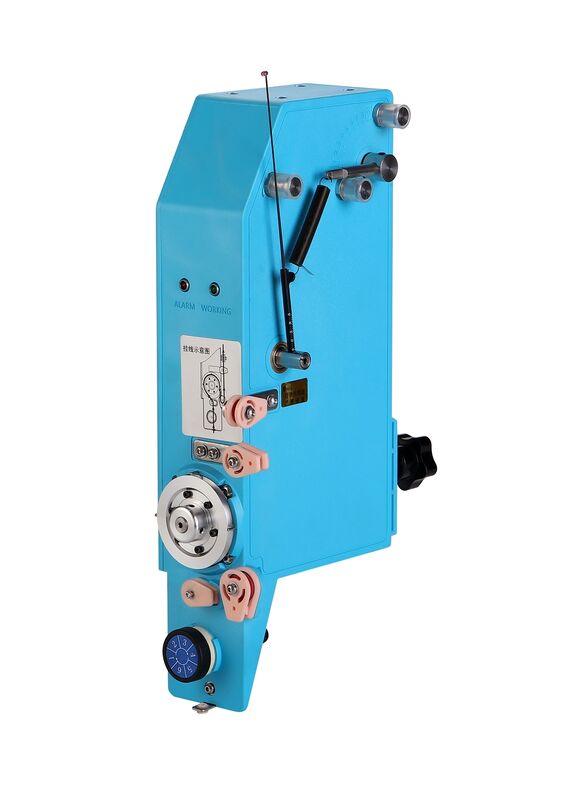

Serwomotor synchroniczny z magnesem trwałym Napinacz cienki drut 0,02-0,3mm

Aktywne zasilanie drutem i sterowanie pętlą zamkniętą Servo napęd

NHE dostarcza najwyższej jakości napinacze.

Nasza seria serwo napięcia (SF/STD/SFQ) wyposażona jest w aktywne zasilanie drutów i sterowanie pętlą zamkniętą w celu wyeliminowania pęknięć drutów.

Kompatybilny z przewodami o długości 0,02 mm-1,5 mm, odpowiedni do szybkiego automatycznego uzwojenia.

Przegląd produktu: serce precyzyjnego uzwojenia

Dlaczego NHE zaleca serwo napięcia?

Jako producent części zamiennych do maszyn nawigacyjnych wiemy, że stabilność napięcia jest kluczem do jakości.

Tradycyjne napinacze mechaniczne lub magnetyczne polegają na biernym tarciu, który często powoduje pęknięcie drutu

lub deformacji, zwłaszcza w przypadku drobnych drutów.

Seria serwo napięcia NHE wykorzystuje system aktywnego zasilającego drut.

Wbudowany serwo silnik prądu stałego: automatycznie zasila przewód w zależności od prędkości zawijania.

Odpowiedzi zamknięte: monitorowanie w czasie rzeczywistym zapewnia utrzymanie napięcia na stałym poziomie,

niezależnie od tego, czy maszyna przyspiesza, opóźnia lub działa z stałą prędkością.

Wynik: zero pęknięć drutu, precyzyjne wymiary cewki i większa wydajność.

• Silnik serwo synchroniczny z magnesem stałym
• Koder o wysokiej precyzji
• Podawanie drutu aktywnego o stałym napięciu i automatyczne obserwowanie
• Jednorazowa regulacja napięcia
• Alarm przerwania drutu i alarm awarii
• Wytrzymały, wydajny i oszczędny energetycznie

Parametry funkcjonalne serwoprężarki serii SF600 (tabela 1)

Tabela parametrów wyboru ramienia napięcia i sprężyny napięcia (tabela 2)

• Standardowa konfiguracja to jeden pręt napięciowy i odpowiednia sprężyna napięciowa.
• W zależności od zakresu napięcia należy wybrać odpowiedni pręt i odpowiednią spręgę.

Wyświetlacz obrazu:

Często zadawane pytania (FAQ)

Q1:Jaka jest główna zaletaSerwo napięciaNad Magnetycznymi Napędownikami?

A:Napinacze magnetyczne opierają się na pasywnym tarciu (zawieranie hamulca), co powoduje wahania napięcia w przypadku zmiany prędkości obwijania.NHESerwo napięcia używająaktywny system zasilający drutAutomatycznie dostosowuje prędkość napędu drutu do maszyny owijającej, zapewniając stałe napięcie nawet podczas szybkiego przyspieszenia lub spowolnienia.Jest to kluczowe dla zapobiegania pęknięciu drobnych przewodów (< 0.1 mm).

P2:Jak mogę wybrać międzySerii SF (jednostronny) i STD (podwójny)?

A:Wybierz serię SF: do standardowego uzwojenia cewki, w którym napięcie pozostaje stałe.

Wybierz serię STD (dwuetapowa): Jeśli proces wymaga owijania drutu wokół szpilki końcowej z dużą prędkością.Można ustawić wyższe napięcie dla owinięcia szpilki (aby zapewnić szczelne połączenie) i niższe napięcie dla głównej cewki ciała (aby zapobiec pęknięciu), automatyczne przełączanie za pośrednictwem urządzeniasygnał I/O.

P3:Czy trudne jest zainstalowanie tych napinaczy na mojej istniejącej maszynie do zawijania?

A:Wystarczy zainstalować zasilacz prądu stałego 24V/48V i podłączyć dwa przewody sygnałowe (Ready/Alarm).szczegółowy schemat okablowaniaa takżePodręcznik języka angielskiegoz każdą jednostką, która poprowadzi waszych inżynierów.

Q4:Czy muszękalibracja napinacza?

A:Tak, dla najwyższej precyzji zalecamy wykonanie"Zero kalibracja" (zerowanie)w przypadku instalacji nowego ramienia lub sprężyny napinowej.

Seria SF/SFQ posiada prosty przycisk menu lub przycisk do automatycznego zerowania w ciągu kilku sekund.

P5:Co się stanie, jeśliprzerwy drutupodczas wywijania?

A:Napinacz ma wbudowanyAlarm o zerwaniu drutu.Jeżeli ramię napięcia spada poniżej kąta granicznego (wskazujące przerwę lub pustą cewkę),

Napinacz niezwłocznie wysła sygnał zatrzymania do maszyny do nawijania, aby zapobiec wytwarzaniu wadliwych części.

P6:Jak często powinienem wymieniać ramię i sprężarkę?

A:To zależy od intensywności użytkowania.

Wiosna napięciaZaleca się sprawdzanie elastyczności co 6 miesięcy.

Płaszcze wełniane i ceramiczne oknie: To części zużyte. Sprawdzaj je co miesiąc i wymieniaj je, jeśli wykazują oznaki szczelin lub zużycia w celu ochrony izolacji drutu. QIANHE przechowuje wszystkie te części zamienne w celu szybkiej dostawy.

P7:Czy mogę użyć jednego napinacza do różnych rozmiarów drutu?

A:Tak, ale...w zakresieNa przykład SF800 obejmuje 10g-800g. Jeśli przełączysz z drutu 0,05mm (niskie napięcie) na drut 0,25mm (wysokie napięcie), być może będziesz musiał zmienić sprężynię napięcia na bardziej sztywną, aby utrzymać stabilność.W tym celu oferujemy komplet sprężynowy (T1-T19)..

P8:Dlaczego na napięciu jest kod błędu?

Odpowiedź: Wyświetlacz LED na modelach SFQ/SFW zapewnia diagnostykę w czasie rzeczywistym. Powszechne kody wskazują "przekręt prądu", "przekręt prędkości" lub "błąd pozycji ograniczonej".lub skontaktuj się z naszym zespołem wsparcia dla szybkiego rozwiązania.
